PCB multicoucheLa technologie est devenue la pierre angulaire de l'électronique moderne, permettant des conceptions compactes, une meilleure intégrité du signal et des performances améliorées dans des secteurs tels que les télécommunications, l'automobile et les appareils médicaux. Cet article explore le fonctionnement des PCB multicouches, leurs avantages structurels, leurs spécifications clés et comment les entreprises peuvent relever les défis courants tels que le coût, la complexité et la fiabilité. Une ventilation détaillée des fonctionnalités, des conseils de sélection pratiques et des questions fréquemment posées sont inclus pour soutenir une prise de décision éclairée.

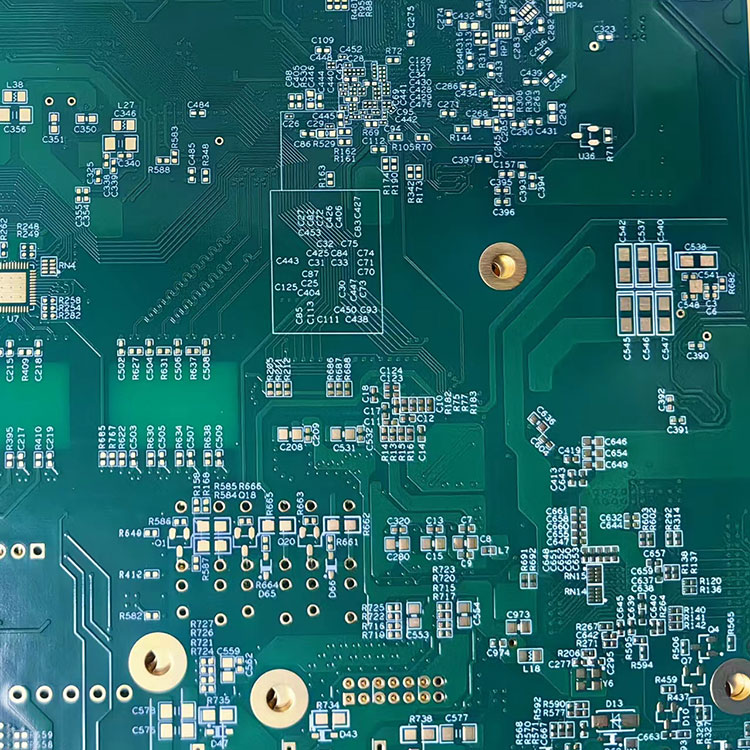

Un PCB multicouche fait référence à une carte de circuit imprimé composée de trois couches de cuivre conductrices ou plus séparées par des matériaux isolants. Par rapport aux PCB monocouche ou double couche, les conceptions multicouches permettent une densité de circuit plus élevée, une réduction des interférences électromagnétiques et un routage plus efficace.
Avec l'évolution rapide des produits électroniques tels que les smartphones, les systèmes de contrôle industriels et les équipements de communication à haut débit, la demande de circuits imprimés compacts et hautes performances continue de croître. Les PCB multicouches répondent à ces exigences en intégrant plusieurs couches dans une structure unique et unifiée.
Pour les entreprises recherchant une fabrication fiable et des performances constantes, les solutions fournies par Hayner se concentrent sur l'ingénierie de précision et un contrôle qualité strict pour garantir des performances électriques stables.
La structure fondamentale d'un PCB multicouche est constituée d'une alternance de couches de cuivre conducteur et de substrats isolants. Ces couches sont laminées ensemble sous haute pression et température pour former un panneau solide.
Les connexions électriques entre les couches sont réalisées à l'aide de vias, notamment des vias traversants, des vias borgnes et des vias enterrés. Ces interconnexions permettent aux signaux de voyager verticalement à travers les couches, permettant ainsi des conceptions de circuits complexes sans augmenter la taille de la carte.
Les PCB multicouches offrent plusieurs avantages techniques et opérationnels qui répondent directement aux préoccupations courantes des clients telles que les limitations d'espace, la qualité du signal et la fiabilité du système.
Ces avantages rendent les PCB multicouches essentiels pour les applications haute fréquence et haute vitesse où la cohérence des performances est essentielle.
| Paramètre | Description |
|---|---|
| Nombre de couches | Varie généralement de 4 à 20+ couches en fonction de la complexité |
| Matériel | FR4, High TG, Rogers ou autres substrats spécialisés |
| Épaisseur du panneau | Plage standard de 0,4 mm à 3,2 mm |
| Épaisseur du cuivre | 0,5 once à 3 onces |
| Types d'intermédiaires | Vias traversants, borgnes et enterrés |
| Finition de surface | HASL, ENIG, OSP, Immersion Argent |
| Contrôle d'impédance | Critique pour la transmission de signaux à grande vitesse |
Comprendre ces paramètres est essentiel lors de l’évaluation des fournisseurs ou de la spécification des exigences d’un projet.
Les PCB multicouches sont largement utilisés dans les industries qui exigent précision, durabilité et hautes performances.
La polyvalence des PCB multicouches permet aux ingénieurs de concevoir des systèmes avancés tout en maintenant fiabilité et efficacité.
Malgré leurs avantages, les PCB multicouches présentent plusieurs défis que les clients rencontrent souvent lors de l'approvisionnement et de la mise en œuvre.
Les solutions incluent l'optimisation du nombre de couches, la sélection des matériaux appropriés et le partenariat avec des fabricants expérimentés comme Hayner pour garantir une production efficace et une assurance qualité.
La sélection du PCB multicouche approprié implique l'évaluation des exigences techniques, des scénarios d'application et des capacités du fournisseur.
Un processus de sélection stratégique réduit les risques et garantit des performances optimales dans la candidature finale.
Pour les spécifications détaillées du produit, visitez :Page produit des PCB multicouches
Q1 : Quel est le nombre minimum de couches dans un PCB multicouche ?
Un PCB multicouche commence généralement à partir de 4 couches, car les cartes à 3 couches sont rarement utilisées en raison d'un déséquilibre structurel.
Q2 : Pourquoi les PCB multicouches sont-ils plus chers ?
Le coût est plus élevé en raison des processus de stratification complexes, des exigences d'alignement précis et des matériaux supplémentaires.
Q3 : Comment le PCB multicouche améliore-t-il les performances du signal ?
En incorporant des plans de masse et d'alimentation dédiés, les PCB multicouches réduisent les interférences et maintiennent une transmission stable du signal.
Q4 : Les PCB multicouches sont-ils adaptés aux applications haute fréquence ?
Oui, surtout lorsque vous utilisez des matériaux spécialisés et une conception à impédance contrôlée.
La technologie des PCB multicouches joue un rôle essentiel dans l’innovation électronique moderne. Sa capacité à prendre en charge des circuits complexes, à améliorer l'intégrité du signal et à réduire la taille globale du système en fait une solution essentielle pour les applications avancées.
En comprenant la conception structurelle, les paramètres techniques et les stratégies de sélection, les entreprises peuvent relever efficacement les défis courants et obtenir des performances fiables.
Haynerfournit des solutions de circuits imprimés multicouches de haute qualité adaptées aux divers besoins de l'industrie, combinant des capacités de fabrication avancées avec des normes de contrôle qualité strictes.
Pour des solutions personnalisées et un support professionnel,Contactez-nousaujourd'hui pour discuter des exigences de votre projet et découvrir comment la technologie des PCB multicouches peut améliorer vos produits.
