Comment Rogers PCB offre-t-il des performances haute fréquence dans l'électronique moderne ?

Résumé de l'article

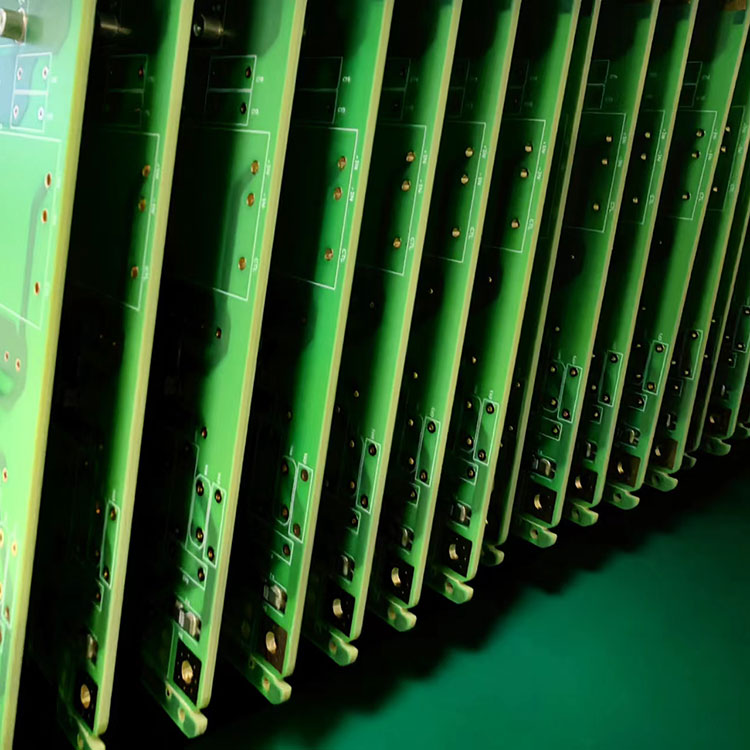

PCB de RogersLes matériaux sont largement utilisés dans les applications électroniques haute fréquence et haute vitesse où les cartes FR4 standard ne parviennent pas à maintenir l'intégrité du signal. Cet article explore le fonctionnement de la technologie PCB de Rogers, pourquoi elle est préférée dans les circuits RF et micro-ondes, et comment les ingénieurs peuvent résoudre les problèmes de conception courants tels que la perte de signal, l'instabilité diélectrique et la gestion thermique. Il fournit également des comparaisons pratiques, des informations sur la conception et des conseils d'application pour aider les ingénieurs et les acheteurs à prendre des décisions éclairées.

Table des matières

• Aperçu de l'article
• Qu'est-ce que les PCB Rogers ?
• Pourquoi les PCB de Rogers sont importants dans la conception haute fréquence
• Comparaison des PCB Rogers et FR4
• Applications clés
• Considérations de conception et meilleures pratiques
• Défis courants et solutions d’ingénierie
• Comment choisir le bon matériau Rogers
• Foire aux questions

Aperçu de l'article

• Introduction aux matériaux PCB Rogers et à leur rôle dans l'électronique RF
• Propriétés des matériaux et avantages électriques
• Comparaison des performances avec les matériaux PCB standard
• Applications industrielles dans les secteurs des télécommunications, de l'aérospatiale et de l'automobile
• Défis d’ingénierie et stratégies d’optimisation de la conception
• Conseils de sélection et équilibre coût-performance

Qu'est-ce que les PCB Rogers ?

Un PCB Rogers est une carte de circuit imprimé haute performance construite à l'aide de stratifiés spécialisés développés par Rogers Corporation. Contrairement aux matériaux FR4 traditionnels, les stratifiés Rogers sont conçus pour offrir une constante diélectrique (Dk) stable, une faible perte de signal et une excellente fiabilité thermique. Ces propriétés les rendent idéales pour les applications haute fréquence où l'intégrité du signal est critique.

Les matériaux Rogers courants comprennent les séries RO4350B, RO4003C et RT/duroid, chacune optimisée pour différentes exigences de conception RF et micro-ondes.

Pourquoi les PCB de Rogers sont importants dans la conception haute fréquence

Dans les systèmes de communication modernes, même une distorsion mineure du signal peut entraîner des problèmes de performances majeurs. Les PCB Rogers résolvent ce problème grâce à un comportement diélectrique contrôlé et à de faibles valeurs tangentes de perte.

• Constante diélectrique stable :Assure une vitesse de signal constante sur toutes les fréquences
• Faible perte de signal :Réduit l'atténuation dans la transmission haute fréquence
• Stabilité thermique :Maintient les performances sous les variations de température
• Capacité haute fréquence :Convient aux applications au niveau GHz

Ces avantages rendent les matériaux Rogers essentiels en ingénierie RF, où la précision et la fiabilité ne sont pas négociables.

Comparaison des PCB Rogers et FR4

Alors que le FR4 convient à l'électronique générale, Rogers PCB est spécifiquement conçu pour les environnements critiques en termes de performances.

Applications clés des PCB Rogers

Les matériaux PCB Rogers sont largement utilisés dans les industries nécessitant une précision haute fréquence :

• Infrastructures de communication 5G
• Systèmes satellitaires et électronique aérospatiale
• Radars et systèmes de défense
• ADAS automobiles (systèmes avancés d'aide à la conduite)
• Amplificateurs RF et circuits micro-ondes

Ces applications exigent une transmission de signal stable avec une distorsion minimale, ce qui fait des matériaux Rogers le choix privilégié.

Considérations de conception et meilleures pratiques

La conception avec Rogers PCB nécessite une attention particulière aux paramètres électriques et mécaniques. Vous trouverez ci-dessous les meilleures pratiques essentielles :

• Contrôle d'impédance :Maintenir une largeur et un espacement précis des traces
• Sélection des matériaux :Choisissez la bonne note Rogers en fonction de la plage de fréquences
• Conception d'empilement de couches :Optimiser la disposition du signal et du plan de masse
• Gestion thermique :Utiliser des stratégies de dissipation thermique appropriées
• Rugosité de surface :Minimiser la perte de cuivre aux hautes fréquences

Une conception inappropriée peut entraîner une réflexion du signal, une perte d’insertion et une efficacité réduite du système.

Défis courants et solutions d’ingénierie

Malgré ses avantages, la conception des PCB Rogers présente plusieurs défis :

• Coût matériel plus élevé :Atténué par des stack-ups hybrides combinant les couches FR4 et Rogers
• Complexité de fabrication :Nécessite des processus de fabrication spécialisés
• Sensibilité au perçage et au laminage :Exige un contrôle précis du processus

Les ingénieurs adoptent souvent des conceptions hybrides pour équilibrer performances et rentabilité sans compromettre l’intégrité du signal.

Comment choisir le bon matériau Rogers

La sélection du bon stratifié Rogers dépend des exigences de l'application :

• RO4350B :Performances équilibrées pour les circuits RF et micro-ondes
• RO4003C :Option économique pour les conceptions haute fréquence
• Série RT/duroïde :Choix haut de gamme pour l'aérospatiale et la défense

Les principaux facteurs de sélection comprennent la plage de fréquences, la constante diélectrique, les conditions thermiques et les contraintes budgétaires.

Foire aux questions (FAQ)

Q1 : Qu'est-ce qui rend Rogers PCB meilleur que FR4 ?
R : Rogers PCB offre une perte de signal plus faible, une meilleure stabilité diélectrique et des performances supérieures à hautes fréquences par rapport au FR4.

Q2 : Les PCB Rogers sont-ils utilisés uniquement dans l'aérospatiale ?
R : Non. Il est également largement utilisé dans les télécommunications, les radars automobiles et les systèmes RF commerciaux.

Q3 : Pourquoi Rogers PCB est-il plus cher ?
R : Le coût provient de la composition avancée des matériaux et des exigences de fabrication spécialisées.

Q4 : Le PCB Rogers peut-il être mélangé avec FR4 ?
R : Oui, les stack-ups hybrides sont couramment utilisés pour optimiser les coûts et les performances.

Q5 : Quelle plage de fréquences Rogers PCB peut-il prendre en charge ?
R : Selon le matériau, il peut prendre en charge des bandes de fréquences allant de plusieurs GHz jusqu'aux micro-ondes.

Conclusion

La technologie Rogers PCB joue un rôle essentiel dans l'électronique haute fréquence moderne, permettant une transmission de signal stable et efficace dans des environnements exigeants. Des réseaux 5G aux systèmes aérospatiaux, ses avantages en matière de stabilité diélectrique et de performances à faibles pertes en font la pierre angulaire de la conception de circuits avancés.

Pour les ingénieurs et les équipes d'approvisionnement à la recherche de solutions de circuits imprimés haute fréquence fiables, la collaboration avec des fabricants expérimentés garantit des performances et une fabricabilité optimales.HaynerPCB fournit des solutions personnalisées de fabrication de PCB Rogers adaptées aux applications complexes RF et micro-ondes. Si vous planifiez votre prochain projet haute performance,HaynerContactez-nouspour discuter de vos besoins et recevoir une assistance technique experte.
