L'assemblage de circuits imprimés en aluminium pour éclairage LED de Hayner PCB est un produit haut de gamme fabriqué par un fabricant et fournisseur réputé en Chine. Cet assemblage PCB avancé est spécialement conçu pour les applications d'éclairage LED, exploitant les propriétés exceptionnelles de dissipation thermique de l'aluminium pour améliorer les performances et la durée de vie des lumières LED. Hayner PCB, en tant que fabricant leader, utilise une technologie de pointe et des mesures de contrôle de qualité rigoureuses pour garantir que chaque assemblage de circuits imprimés en aluminium répond aux normes de qualité et de fiabilité les plus élevées. Le résultat est un produit qui offre non seulement des performances d’éclairage supérieures, mais qui garantit également une efficacité énergétique et une durabilité. En tant que fournisseur de confiance, Hayner PCB propose des solutions personnalisées pour répondre aux besoins uniques de ses clients, garantissant une intégration transparente avec divers systèmes d'éclairage LED. Avec son engagement envers l'excellence et sa volonté de fournir les meilleurs produits possibles, Hayner PCB est le choix préféré des entreprises à la recherche d'assemblages de circuits imprimés en aluminium pour éclairage LED de qualité supérieure en provenance de Chine.

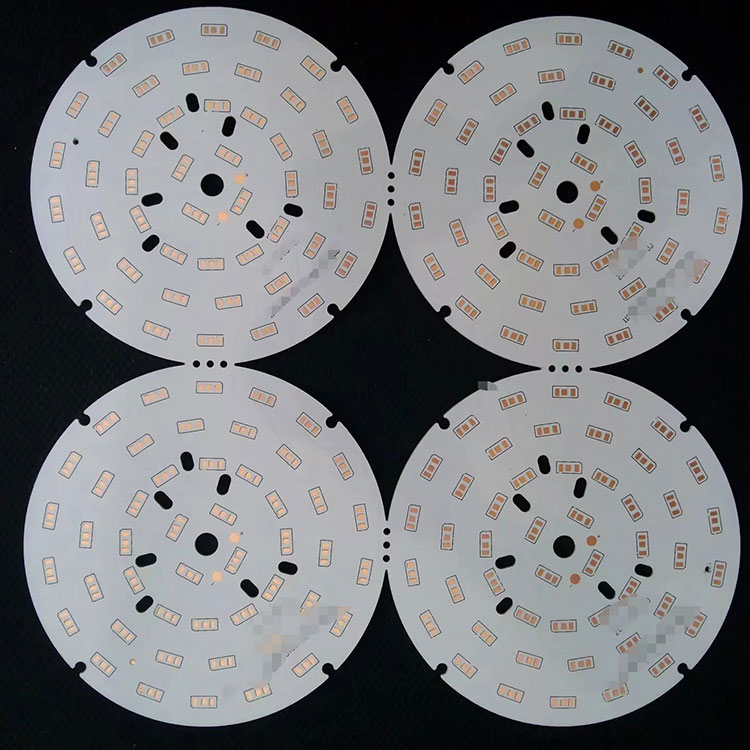

Nom de l'assemblage PCB : assemblage PCB en aluminium pour éclairage LED.
Applications : LED
Service à guichet unique : conception de PCB, achat de composants,
Fabrication, assemblage et tests de PCB dans notre propre usine.
Hayner PCB LED Lighting Aluminum PCB Assembly est un produit sophistiqué proposé par un fabricant et fournisseur leader en Chine. Connue pour sa haute qualité et son prix bas, cette solution d'éclairage LED est parfaite pour diverses applications. Demandez un devis dès maintenant pour bénéficier du meilleur rapport qualité-prix du marché.
|
Spécification |
Capacité |
|
Matériau de base des PCB |
FR-4/ Haute TG FR-4 /Aluminium /CEM-1/Rogers/Arlon/Taconic/Téflon |
|
Calques |
1-28 couche |
|
Finition superficielle |
HASL, HASL sans plomb, Immersion Gold, Immersion Tin, Immersion Silver, Hard Gold, Flash gold, OSP… |
|
Épaisseur du cuivre |
1-6oz |
|
Épaisseur du panneau |
0,2-7,0 mm |
|
Min. Taille du trou |
Trou mécanique : 0,15 mm Trou laser : 0,1 mm |
|
Largeur de ligne minimale |
4 millions |
|
Espacement min. des lignes |
4 millions |
|
Anneau annulaire minimum |
4 millions |
|
Min. Pont de masque de soudure |
0,08 mm |
|
Impédance contrôlée |
+/-5% |
|
Rapport hauteur/largeur |
15:1 |
|
Capacité de branchement des vias |
0,2-0,8 mm |
|
Masque de soudure |
Blanc |
|
Sérigraphie |
Noir, Blanc |
|
Profil de plan |
Rount/V-art/Bridge/Trou de timbre |
|
Norme PCB |
Norme IPC-II |
|
Déformation et torsion |
0,75% |
|
Certificat |
ISO9001, IATF 16949, RoHS, UL |
|
Contrôle qualité PCBA |
Radiographie, test AOI, test fonctionnel (test 100 %) |
|
Livraison |
PCB 3-7 jours, |
|
PCBA 2-3 semaines |
Sept lignes de production SMT - 10 millions de points/jour
Quatre lignes de production THT --- 0,50 million de points/jour
Trois lignes d'assemblage final ---- 15 000 pièces/jour
Une salle vieillissante ---- 2 000 pièces/jour
Une lignes de pulvérisation
