Avez-vous déjà fait face à des retards, à des coûts inattendus ou à des problèmes de qualité lorsque vous déplacez votre conception brillante dans la production? Au cours de mes deux décennies à l'avant-garde de la fabrication d'électronique, j'ai vu d'innombrables projets frapper des accrocs frustrants pendant l'assemblage - des Nags qui étaient entièrement évitables. Le pont entre un design parfait et un produit fabriqué parfaitement est construit surFabrication de PCBet optimisation de l'assemblage. Alors, comment pouvons-nous nous assurer que le pont est fort?
Quels sont les principaux facteurs de conception impactant l'efficacité de l'assemblage
Les choix effectués sur votre écran CAO dictent directement la facilité, la vitesse et le coût du processus d'assemblage. Ignorer les principes de conception pour l'assemblage (DFA) est l'erreur la plus courante que je vois. Cela conduit souvent à un cycle douloureux de refonte et de retards. L'objectif est de créer un design non seulement fonctionnel mais aussi intrinsèquement facile pour que les machines et les techniciens puissent s'assembler correctement la première fois. C'est là qu'un partenariat avec unFabrication de PCBExpert comme nous àFoindevient inestimable, car nous intégrons ces principes dès le début.

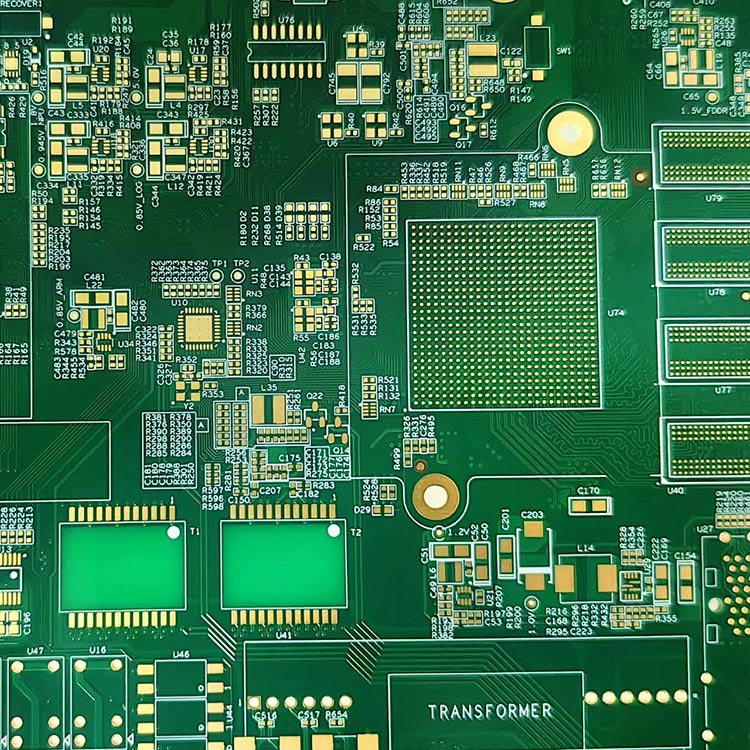

Comment le placement et l'orientation des composants affectent-ils vos résultats
Le placement des composants stratégiques est le plus grand facteur d'optimisation de l'efficacité d'assemblage. Une disposition de la carte désorganisée est une recette d'une ligne de production lente et sujette aux erreurs.
Composants de groupe par valeur:Placez toutes les résistances de la même valeur ensemble. Cela permet aux machines de pick-and-place d'utiliser une mangeoire et un type de buse pour plusieurs composants, réduisant considérablement le temps de changement.
Standardiser les orientations des composants:Assurez-vous que tous les composants polarisés (diodes, ICS, condensateurs) sont confrontés à la même direction. Cela simplifie le processus d'assemblage automatisé et réduit le risque d'erreur humaine pendant l'inspection.
Maintenir un espacement adéquat:Les composants placés trop près les uns des autres peuvent entraîner des problèmes pour souder des buses et des caméras d'inspection. Un dégagement suffisant empêche le tomodement et le pontage des soudures.
Pourquoi votre stratégie de panélisation PCB est-elle critique pour la vitesse
La panélisation représente plus que le simple montage de plusieurs planches sur une seule feuille; Il s'agit de créer un tableau robuste qui se déplace en douceur à travers la chaîne de montage. Une conception optimale de panneau maximise le débit et minimise la manipulation.
| Fonctionnalité de panneaux | Conception inefficace | FoinConception optimisée recommandée | Avantage |
|---|---|---|---|
| Taille de panneau | Taille irrégulière et non standard | Taille standard correspondant à notre équipement de chaîne de montage | Élimine les coûts de luminaire personnalisés et accélère le chargement |
| Onglets d'échappé | Trop peu, trop épais | De nombreux onglets stratégiquement placés avec des piqûres de souris perforées | Empêche la déformation de la planche pendant la reflux de la soudure et permet une dépanélisation facile |
| Marques fiduciaires | Manquant ou mal placé | Les fiduciaux mondiaux et locaux avec une marge sans cuivre claire | Fournit un alignement de carte automatisé précis pour un placement précis des composants |
Quelle conception pour les règles de fabrication (DFM) peut empêcher les erreurs coûteuses
DFM est la pratique de la conception de votre planche pour éviter inhérentFabrication de PCBet problèmes d'assemblage. ÀFoin, nous exécutons chaque conception via une vérification DFM rigoureuse en fonction de nos capacités spécifiques. Voici les règles clés que nous appliquons pour protéger votre projet:
Taille de l'anneau annulaire:Nous avons besoin d'un anneau annulaire minimum de 0,05 mm pour éviter la rupture de forage et assurer une connexion de soudure fiable pour les composants à travers.
Masque de soudure Prise de pont de soudure:Notre processus spécifie un barrage de masque à souder entre les coussinets IC qui sont à moins de 0,25 mm, éliminant le risque de shorts.
Liquibilibilité à la soie à soie:Nous recommandons une hauteur de texte minimale de 0,8 mm pour garantir que les concepteurs de pièces et les marqueurs de polarité sont clairs pour nos techniciens, en réduisant les erreurs d'assemblage.
Le respect de ces règles dès le départ est ce qui fait leFabrication de PCB Foinprocessus si fiable. Il transforme votre conception d'un concept en un produit fabriquée.
Comment les paramètres du produit de Hayner peuvent-ils rationaliser votre processus
Lorsque vous choisissezFoin, vous ne commandez pas seulement une planche; Vous accédez à un écosystème rationalisé conçu pour l'efficacité. Notre cœurFabrication de PCBLes spécifications sont conçues pour fonctionner en parfaite harmonie avec nos services d'assemblage.
Compte de couche:1 à 32 couches
Matériel de base:FR-4 Standard, TG élevé, sans halogène, Rogers, Isola
Trace / espace minimum:3/3 mil (0,075 / 0,075 mm)
Finition de surface:Hasl, Enig, Enepig, Immersion Silver, OSP, or électrolytique dur
Poids de cuivre:0,5 oz à 6,0 oz
Épaisseur finale du planche:0,4 mm à 5,0 mm
Ces paramètres vous donnent la flexibilité de concevoir des planches avancées et à haute densité tout en offrant à notre équipe d'assemblage une base connue et prévisible à partir du travail. Cette synergie entre notreFabrication de PCBEt les divisions d'assemblage sont la façon dont nous garantissons la cohérence et accélérons votre délai de marché.
Prêt à vivre une fabrication et un assemblage de PCB vraiment optimisés
Pourquoi perdre du temps et des ressources naviguant seuls à ces complexités? Le chemin vers un processus d'assemblage plus lisse, plus rapide et plus rentable commence par un partenaire de conception qui comprend tout le voyage à partir de zéro. ÀFoin, nous construisons l'efficacité dans chaque couche de votre planche.
Contactez-nousaujourd'hui pour une analyse et une citation DFM gratuits. Discutons de la façon dont nous pouvons optimiser votre prochaine conception pour un assemblage sans faille.
