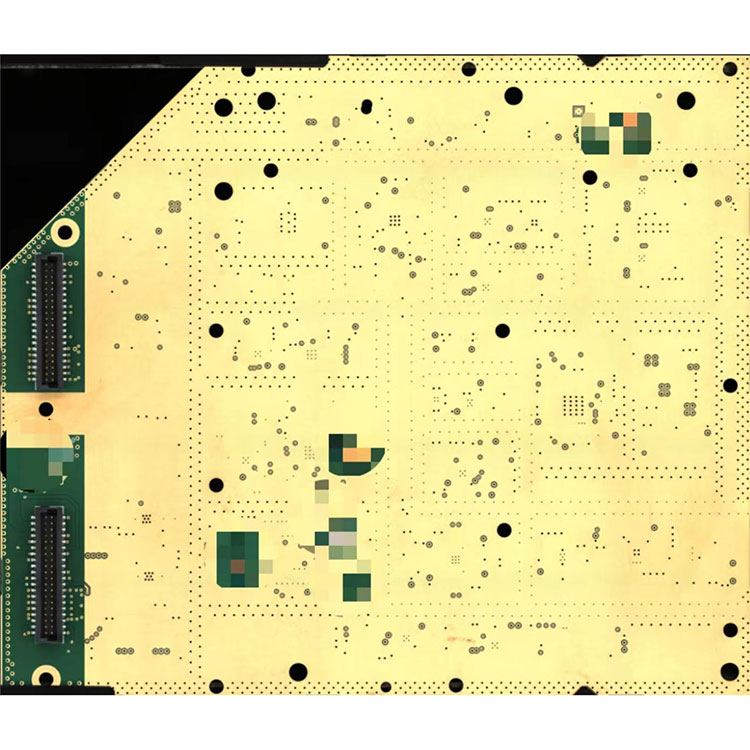

Le produit principal de Hayner PCB - Heavy Copper PCB, un produit fièrement fabriqué en Chine par un , un produit fièrement fabriqué en Chine par un fabricant et fournisseur leader de l'industrie électronique. Ce PCB répond aux normes les plus élevées du marché, garantissant une distribution d'énergie fiable et efficace. Avec sa conception en cuivre lourd, il offre une conductivité et une durabilité supérieures, ce qui le rend idéal pour les applications haute puissance. Malgré sa qualité supérieure, nous proposons ce PCB à un prix compétitif, garantissant ainsi un bon rapport qualité-prix à nos estimés clients.
Les PCB sont généralement fabriqués avec des épaisseurs de cuivre allant de 1 oz à 3 oz. Les PCB en cuivre épais sont également appelés PCB en cuivre épais, dans lesquels il y a 3 onces (oz) de cuivre ou plus sur les couches internes et externes d'un circuit imprimé. Le circuit imprimé avec une épaisseur de cuivre supérieure à 4 onces par pied carré (pi2) est également classé dans la catégorie des circuits imprimés en cuivre lourd.
Les PCB en cuivre lourd présentent de nombreux avantages par rapport aux PCB standard.
Certains PCB sont conçus pour supporter des niveaux de courant (ampérage) plus élevés en utilisant des traces plus larges. Cependant, à mesure que les besoins en énergie augmentent, un cuivre plus épais est nécessaire pour transmettre les signaux à tous les niveaux. C'est pourquoi des PCB en cuivre lourd sont utilisés dans les conceptions à courant élevé.
La construction d'un circuit en cuivre lourd confère à une carte des avantages tels que :
Performances thermiques améliorées : les PCB en cuivre lourd peuvent résister à des cycles thermiques répétés pendant les processus de fabrication et d'assemblage.
Capacité de transport de courant accrue : les PCB en cuivre lourd offrent une meilleure conductivité électrique et peuvent supporter des charges de courant plus élevées. L'augmentation de la largeur des traces de cuivre peut améliorer la capacité de transport de courant, et des traces de cuivre plus épaisses peuvent supporter des charges de courant encore plus importantes.
Résistance mécanique accrue : les PCB en cuivre lourd améliorent la résistance mécanique au niveau des connecteurs et des trous métallisés, garantissant ainsi l'intégrité structurelle de la carte et rendant le système électrique plus robuste et résistant à la tension.
Excellent facteur de dissipation : les PCB en cuivre lourd conviennent parfaitement aux composants à forte perte de puissance. Ces PCB peuvent empêcher la surchauffe des systèmes électriques et dissiper efficacement la chaleur.
Bon conducteur : Les PCB en cuivre lourd sont de bons conducteurs, ce qui les rend utiles dans la production de produits électroniques. Ils aident à connecter différentes cartes entre elles, qui peuvent transmettre des courants.
Les PCB en cuivre lourd sont idéaux pour les applications militaires et de défense, les dispositifs médicaux et de nombreux autres domaines. La demande de PCB en cuivre lourd ne cesse d'augmenter.
Militaire : systèmes de contrôle des armes, de radar et de surveillance.
Industries automobiles : système de voie ferrée et système de transmission de signaux.
Distribution d'énergie : systèmes d'excitation pour régulateurs de puissance, systèmes de commutation de réseau électrique, redresseurs haute puissance et relais de surcharge.
Transport : Convertisseurs de puissance pour systèmes ferroviaires, moniteurs de lignes électriques, convertisseurs de traction.
Contrôles industriels : systèmes de sécurité et de signalisation, équipements de soudage, relais de protection, parasurtenseurs.
Systèmes renouvelables : convertisseurs de puissance, stockage d'énergie, secours du réseau électrique, panneaux de contrôle des centrales hydroélectriques
|
Caractéristiques |
Capacité |
|
Matériel de carte PCB HDI |
FR-4, HI Tg, Rogers, Taconic, Argon, etc. |
|
Couche PCB HDI |
1-30 couche |
|
Types de circuits imprimés HDI |
simple/double face, multicouche |
|
Épaisseur du cuivre |
1-6oz |
|
Épaisseur du panneau |
S/D 0,2-0,7 mm, multicouche : 0,40-7,0 mm |
|
Finition superficielle |
HASL, OSP, or d'immersion, doigt d'or Flash |
|
Min. Taille du trou |
Perceuse mécanique de 0,2 mm |
|
Perceuse laser 4 mil |
|
|
Espacement min. des lignes / Largeur de ligne minimale |
6 millions |
|
6 millions |
|
|
Min. Pont de masque de soudure |
0,08 mm |
|
Max. Taille de production |
400x510mm |
|
Contrôle d'impédance |
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω |
|
Rapport hauteur/largeur |
15:1 |
|
Via la capacité de branchement |
0,2-0,8 mm |
|
Norme PCB |
Norme IPC-II |
|
Déformation et torsion |
0,75% |
|
Certificat |
ISO9001.IATF16949.RoSH.UL. |
|
Contrôle de qualité |
Radiographie, test AOI, test fonctionnel (test à 100 %) |
|
Livraison |
PCB 3-7 jours, PCBA 2-3 semaines |
Sept lignes de production SMT - 10 millions de points/jour
Quatre lignes de production THT --- 0,50 million de points/jour
Trois lignes d'assemblage final ---- 15 000 pièces/jour
Une salle de vieillissement --------------2 000 pièces/jour
Trois lignes de pulvérisation
