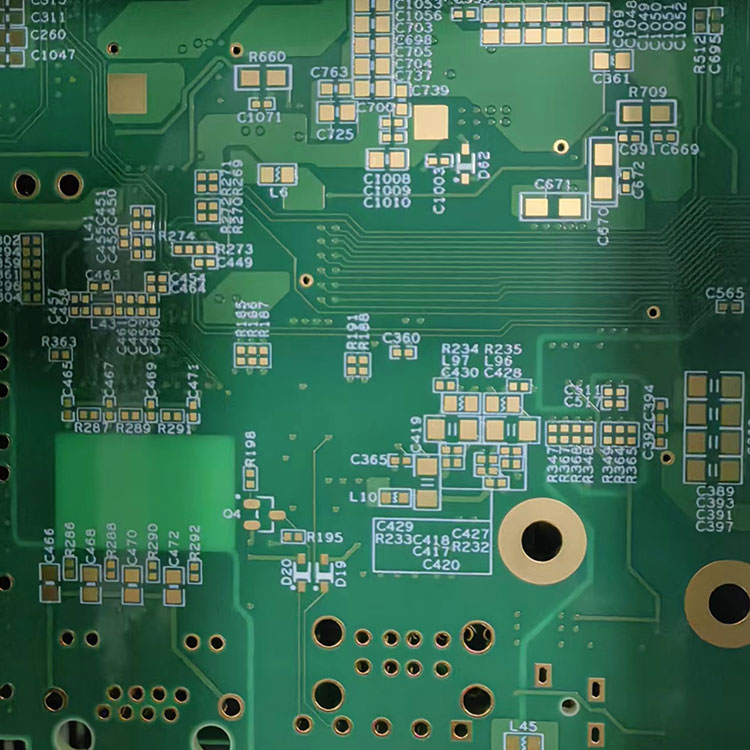

Les cartes de circuits imprimés à interconnexion haute densité (HDI) représentent une classe raffinée de technologie de cartes de circuits imprimés conçue pour répondre à la demande croissante de dispositifs électroniques compacts, légers et hautes performances.PCB HDIles structures intègrent des microvias, des traces fines, des composants à pas réduit et un empilement multicouche pour offrir une plus grande densité de câblage dans des empreintes plus petites. Le but de cet article est d'explorer ce que sont les PCB HDI, pourquoi ils sont essentiels pour l'électronique d'aujourd'hui, comment ils fonctionnent dans différentes applications et quelles tendances façonneront leur développement futur.
Les PCB HDI résolvent le défi du routage dense dans l'électronique avancée telle que les smartphones, les appareils portables, les systèmes de contrôle automobile, les modules médicaux miniaturisés, le matériel de communication 5G, les équipements d'automatisation industrielle et l'électronique aérospatiale. Leurs performances électriques améliorées et leur structure peu encombrante les rendent idéales pour les appareils nécessitant une transmission rapide du signal, une fiabilité améliorée et une réduction des interférences électromagnétiques.
Une compréhension professionnelle des caractéristiques des PCB HDI peut être considérablement renforcée en examinant leurs spécifications techniques. Vous trouverez ci-dessous une liste de paramètres qui décrit les principaux attributs structurels et de performance couramment demandés dans l'industrie.
| Paramètre | Spécification |
|---|---|
| Nombre de couches | 4 à 20 couches ou configurations personnalisées |
| Par l'intermédiaire de la structure | Microvias, vias enterrés, vias borgnes, empilés ou décalés |
| Largeur de ligne/espace minimum | Aussi bas que 50/50 μm selon la capacité |
| Épaisseur diélectrique | 40 à 100 μm selon la conception |
| Épaisseur du cuivre | 0,5 à 2 oz selon les besoins actuels |
| Options matérielles | FR4 High-Tg, Polyimide, résine BT, matériaux sans halogène |
| Rapport hauteur/largeur | Généralement 0,75:1 pour les microvias |
| Masque de soudure | LPI, mat, brillant, plusieurs options de couleurs |
| Finition de surface | ENIG, ENEPIG, argent par immersion, étain par immersion, OSP |
| Contrôle d'impédance | Tolérance de ± 10 % ou plus |
| Conductivité thermique | 0,3 W/m·K à 2,0 W/m·K selon le matériau |
| Tests de fiabilité | Cyclage thermique, IST, résistance CAF, analyse par microsection |
Ces paramètres aident à définir les performances mécaniques, électriques et thermiques d'un PCB HDI, garantissant la compatibilité avec les boîtiers semi-conducteurs haute densité tels que les modules BGA, CSP, LGA et SoC avancés.
L'adoption de la technologie HDI PCB a considérablement augmenté en raison des avantages uniques en termes de performances qu'elle offre dans l'ingénierie électronique moderne. Comprendre pourquoi les PCB HDI surpassent les PCB conventionnels nécessite d'examiner leurs avantages structurels, leur comportement électrique et leur flexibilité d'utilisation.
Les PCB HDI prennent en charge des technologies d'emballage avancées, permettant d'intégrer davantage de composants dans des zones plus petites. Ceci est essentiel pour l’électronique grand public et les modules industriels compacts.
Des chemins de signal plus courts réduisent le délai de propagation, améliorent l'intégrité du signal et prennent en charge des circuits haute vitesse et haute fréquence tels que des modules RF, des antennes 5G et des interfaces mémoire à large bande passante.
La structure compacte et la distribution optimisée du cuivre améliorent l'efficacité de la dissipation thermique. Ceci est particulièrement important dans les appareils avec un traitement de données continu ou lourd.
L'empilement cohérent des couches et l'impédance contrôlée contribuent à minimiser la diaphonie, faisant du HDI une solution idéale pour les communications sensibles, la navigation et l'électronique médicale.
Malgré de fines couches diélectriques et de fines traces, les PCB HDI offrent une intégrité mécanique améliorée, ce qui les rend adaptés aux appareils portables, aux environnements automobiles et aux dispositifs industriels résistants aux vibrations.
Des structures telles que 1+N+1, 2+N+2 ou même 3+N+3 permettent un routage complexe nécessaire aux processeurs et aux systèmes de mémoire qui nécessitent une connectivité en couches.
Ces caractéristiques de performance soulignent pourquoi les PCB HDI sont largement utilisés dans les appareils IoT, le matériel de communication et l'électronique automobile avancée. Les avantages ne se limitent pas à la réduction de la taille ; ils s'étendent à la fidélité du signal, à la durabilité et à la fiabilité au niveau du système.
Pour comprendre comment les PCB HDI prennent en charge les systèmes modernes sophistiqués, il est crucial d'explorer leur fonctionnement structurel, leurs processus de fabrication et leurs concepts de conception technique pratiques.
Les microvias sont des trous extrêmement petits percés au laser reliant les couches adjacentes. Leur petit diamètre réduit l'encombrement, permettant un routage plus dense et un meilleur flux de courant. Les microvias empilés permettent aux connexions à courant élevé ou à grande vitesse de traverser plusieurs couches sans affecter la qualité du signal.
Les PCB HDI sont souvent produits via un processus de construction multicouche. Les groupes de couches sont laminés en plusieurs étapes, permettant de placer avec précision les vias borgnes et enterrés. Cela fournit des solutions de routage efficaces pour les circuits intégrés à nombre élevé de broches.
La conception à impédance contrôlée et l'épaisseur diélectrique précise rendent les PCB HDI idéaux pour les signaux différentiels à grande vitesse tels que les circuits USB 3.2, HDMI 2.1, PCIe et RF.
Des vias thermiques, des pièces de cuivre diffusant la chaleur et des couches de base métalliques sont fréquemment ajoutés pour améliorer la conductivité thermique et garantir un fonctionnement stable dans les modules haute puissance.
Les processus avancés d'imagerie et de gravure permettent des largeurs de ligne aussi petites que 50 μm, permettant un routage précis sous les composants BGA et économisant de l'espace sur la carte pour des fonctionnalités supplémentaires.
Les matériaux résistants au CAF et les tests rigoureux de cycles thermiques garantissent que les PCB HDI maintiennent leur stabilité dans des environnements difficiles tels que les calculateurs automobiles, les modules de contrôle aérospatiaux et les systèmes d'alimentation industriels.
En intégrant ces techniques de fabrication et de conception, les PCB HDI servent de noyaux fonctionnels pour les produits nécessitant une miniaturisation sans compromettre les performances électriques, thermiques ou mécaniques.
À mesure que les produits électroniques évoluent continuellement, la technologie HDI PCB se transforme également pour répondre à des exigences de performances plus élevées. Plusieurs tendances futures mettent en évidence l’orientation du développement des PCB HDI.
Les PCB HDI sont essentiels pour les modules de signaux 5G car ils nécessitent un contrôle strict de l'impédance et des matériaux à très faibles pertes. La communication 6G de nouvelle génération exigera des structures HDI encore plus avancées.
Les futures cartes HDI devraient intégrer des composants passifs, voire des puces actives, directement dans les couches de la carte, réduisant ainsi l'épaisseur globale du dispositif et améliorant les chemins de signal.
Les appareils portables, les implants médicaux et les appareils pliables poussent la demande de cartes HDI semi-flexibles alliant rigidité et flexibilité de flexion.
Les matériaux Low-Df et Low-Dk deviendront la norme pour prendre en charge les interfaces numériques ultra-rapides et les applications de communication mmWave.
Les exigences en matière de développement durable continueront de favoriser l’adoption de résines sans halogène, de finitions de surface sans plomb et de technologies de production plus écologiques.
Bien que cela ne soit pas abordé directement dans le contenu de l'article, la demande du marché pour des dispositifs compacts, efficaces et denses en traitement stimule indirectement l'adoption des structures PCB HDI.
Ces tendances indiquent que les PCB HDI conserveront une position essentielle dans la conception de produits avancés dans diverses industries, de l'électronique grand public aux systèmes industriels et automobiles.
Q : Quelle est la principale différence entre un PCB HDI et un PCB multicouche standard ?
UN:Un PCB HDI intègre des microvias, des lignes plus fines et un placement de composants haute densité, permettant des structures compactes et des performances électriques supérieures. Les PCB standard utilisent des vias plus grands et ont une densité de routage plus faible, ce qui les rend moins adaptés aux dispositifs miniaturisés ou aux circuits à grande vitesse.
Q : Comment la structure du PCB HDI améliore-t-elle l'intégrité du signal dans les applications haute fréquence ?
UN:Les chemins de signal plus courts, l'impédance étroitement contrôlée, les vias stubs réduits et les empilements de couches optimisés minimisent la perte, la réflexion et la diaphonie. Ces fonctionnalités créent un environnement stable pour les signaux haute fréquence et garantissent des performances constantes dans les appareils de communication et informatiques.
La technologie HDI PCB continue de jouer un rôle essentiel dans l’avenir de la conception électronique avancée. Grâce à sa capacité à fournir des structures compactes, à prendre en charge des composants haute densité, à fournir des performances électriques améliorées et à garantir un fonctionnement fiable, il est devenu fondamental dans des secteurs allant de la communication et de l'informatique aux applications automobiles et médicales. À mesure que la demande augmente pour des composants électroniques plus petits, plus rapides et plus puissants, les PCB HDI continueront d'évoluer grâce à des matériaux avancés, des composants intégrés et des techniques de fabrication innovantes.
