PCB de RogersLes matériaux sont devenus une solution de premier plan pour les ingénieurs à la recherche de performances haute fréquence exceptionnelles, de propriétés diélectriques stables et d'une stabilité thermique fiable.

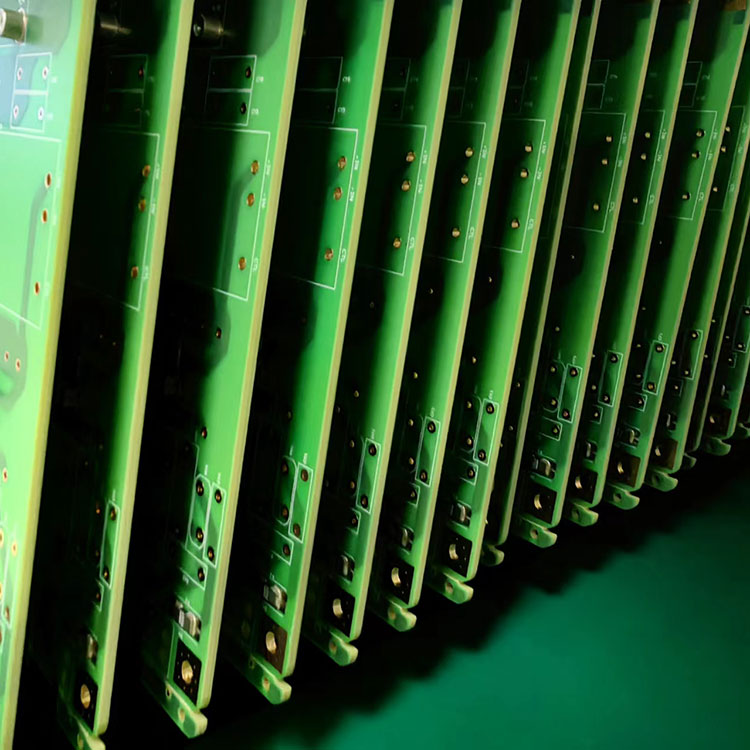

Les PCB Rogers sont des circuits imprimés fabriqués à partir de stratifiés haute performance produits par Rogers Corporation. Contrairement aux panneaux FR-4 traditionnels, qui utilisent du verre époxy tissé, les matériaux Rogers reposent sur du PTFE avancé chargé de céramique, des résines d'hydrocarbures ou des composites céramiques. Ces matériaux sont conçus pour offrir des performances diélectriques stables et une faible perte de signal à hautes fréquences.
Distorsion du signal haute fréquence
Rogers se concentre sur les pertes diélectriques ultra-faibles, préservant l'intégrité du signal pour les systèmes RF et micro-ondes.
Instabilité de la température
De nombreux systèmes électroniques échouent lorsque les propriétés diélectriques changent sous l’effet de la chaleur. Les matériaux Rogers maintiennent un Dk constant sur toutes les plages de températures.
Mauvaise stabilité dimensionnelle
Les stratifiés Rogers ont une faible dilatation thermique, ce qui permet des dimensions de circuit précises essentielles aux antennes, aux radars et aux systèmes satellite.
Problèmes de contrôle d'impédance
Des constantes diélectriques stables permettent aux ingénieurs de concevoir des lignes à impédance contrôlée avec une plus grande précision.
Vous trouverez ci-dessous un tableau concis résumant les séries de stratifiés Rogers populaires et leurs attributs techniques essentiels :
| Série de matériaux | Antennes RF, amplificateurs de puissance | Facteur de dissipation (Df) | Conductivité thermique (W/m·K) | Principales fonctionnalités | Applications typiques |
|---|---|---|---|---|---|
| RO4350B | 3.48 | 0.0037 | 0.62 | Faible perte, Dk stable, rentable | Antennes RF, amplificateurs de puissance |
| RO4003C | 3.38 | 0.0027 | 0.71 | Faible absorption d'humidité, stabilité dimensionnelle | Communications à large bande |
| RT/duroïde 5880 | 2.20 | 0.0009 | 0.22 | PTFE à très faible perte, idéal pour les hautes fréquences | Radars, systèmes à micro-ondes |
| RO4730G3 | 3.0 | 0.0033 | 0.69 | Conçu pour les antennes 5G, performances constantes | Bornes 5G |
| Série TMM | 2h55-12h85 | 0,0012 à 0,0020 | 0,40-0,93 | Stabilité dimensionnelle élevée, remplie de céramique | RF aérospatiale et de précision |
Ces paramètres démontrent pourquoi les PCB Rogers surpassent les matériaux standards lorsque les conceptions exigent de faibles pertes, précision et fiabilité.
À mesure que les fréquences augmentent, même de petites variations diélectriques peuvent provoquer :
erreur de phase du signal
écart d'impédance
augmentation de la perte d'insertion
désaccord d'antenne
échec de synchronisation et de synchronisation
Les stratifiés Rogers maintiennent un Dk et un Df constants dans :
cycles de température
désaccord d'antenne
contrainte mécanique
Cette stabilité garantit un comportement prévisible du circuit, ce qui est essentiel pour les technologies de communication et de détection critiques.
1. Perte de signal ultra-faible :
Les systèmes tels que les communications par satellite ou les radars automobiles ne peuvent pas tolérer l'atténuation. Les matériaux Rogers minimisent la perte de haute fréquence, améliorant ainsi la portée et la précision.
2. Meilleure fiabilité thermique :
Les modules RF haute puissance peuvent générer une chaleur importante. Les matériaux Rogers dispersent la chaleur plus efficacement, réduisant ainsi le stress des composants.
3. Précision de fabrication améliorée :
Des matériaux comme le RO4350B prennent en charge un contrôle de tolérance strict et une gravure propre pour les structures aux lignes fines.
4. Cohérence mécanique et électrique :
Cette prévisibilité permet aux ingénieurs de concevoir une fois et de déployer à grande échelle sans recalibrage approfondi.
La 5G nécessite des PCB avec :
excellente transmission du signal aux fréquences mmWave
adaptation d'impédance stable
performances constantes dans des conditions environnementales extérieures
Les matériaux Rogers tels que le RO4730G3 ont été spécialement créés pour les réseaux d'antennes et les modules de stations de base, offrant des performances de perte supérieures aux fréquences supérieures à 24 GHz.
Les systèmes radar, avionique et satellite nécessitent une absorption diélectrique extrêmement faible et une stabilité dimensionnelle élevée. Des matériaux comme le RT/duroid 5880 offrent :
perte exceptionnellement faible
inertie aux changements environnementaux
performances à long terme dans des environnements difficiles
Cela les rend idéaux pour l’électronique aérospatiale critique.
Les radars automobiles, les capteurs ADAS et les appareils IoT bénéficient de :
performances RF constantes
stabilité sous de larges variations de température
conception compacte avec transmission fiable du signal
Les matériaux Rogers aident l’électronique automobile à maintenir sa connectivité et sa capacité de détection même dans des environnements extrêmes.
À mesure que les déploiements de la 5G se développent et que la recherche s’accélère vers la 6G, la demande de matériaux à très faibles pertes va croître. Rogers continuera de développer des stratifiés optimisés pour les réseaux multiéléments haute densité, les systèmes de formation de faisceaux et les modules mmWave.
L'exploration spatiale et les réseaux satellitaires tels que les constellations LEO nécessitent un matériel RF de haute fiabilité. Les matériaux Rogers, grâce à leur résistance aux radiations et à leur stabilité, resteront un choix privilégié.
Les systèmes ADAS et la conduite autonome reposent sur des modules radar de 24 à 77 GHz, ce qui crée une demande continue de substrats haute fréquence stables.
Les ingénieurs intègrent davantage de fonctions dans des empreintes plus réduites. Les matériaux Rogers dotés d'une gestion thermique améliorée prendront en charge les conceptions RF compactes de haute puissance.
UN:La constante diélectrique détermine la manière dont les ondes électromagnétiques se propagent à travers le matériau PCB. Un Dk stable est essentiel pour un contrôle précis de l’impédance et des performances haute fréquence constantes. Dans les circuits RF et micro-ondes, même de petites fluctuations Dk peuvent provoquer des déphasages, des distorsions du signal et des discordances, qui dégradent les performances. Les matériaux Rogers sont conçus pour minimiser ces fluctuations sur les plages de température et de fréquence, garantissant ainsi un comportement de circuit stable et prévisible.
UN:Oui, la plupart des matériaux Rogers sont conçus pour prendre en charge les techniques de fabrication conventionnelles, notamment le perçage, le placage, le laminage et la gravure sur cuivre. Certains matériaux à base de PTFE peuvent nécessiter un traitement spécialisé en raison de leur douceur ou de leur sensibilité à la température, mais les séries d'hydrocarbures-céramique telles que le RO4350B et le RO4003C s'intègrent facilement aux lignes de production FR-4 existantes. Cette compatibilité réduit les coûts et simplifie la mise à l’échelle pour la production de masse.
Les PCB Rogers offrent des performances inégalées pour les applications haute fréquence et haute fiabilité. Leurs propriétés diélectriques stables, leurs excellentes caractéristiques thermiques et leur intégrité supérieure du signal les rendent idéales pour les réseaux 5G, les systèmes radar, les communications par satellite, la technologie de défense et l'électronique automobile avancée. À mesure que les industries s’orientent vers des fréquences plus élevées et des tolérances de conception plus strictes, les matériaux Rogers continueront d’évoluer pour relever les défis futurs.
Pour les entreprises à la recherche d'un support de fabrication fiable, la marqueHayneroffre des capacités professionnelles de production de PCB Rogers avec un contrôle de qualité strict, une technologie de fabrication avancée et des conseils d'ingénierie experts. Pour explorer les solutions personnalisées de Rogers PCB ou discuter des exigences de votre projet,Contactez-nouspour une consultation professionnelle et un accompagnement sur mesure.
