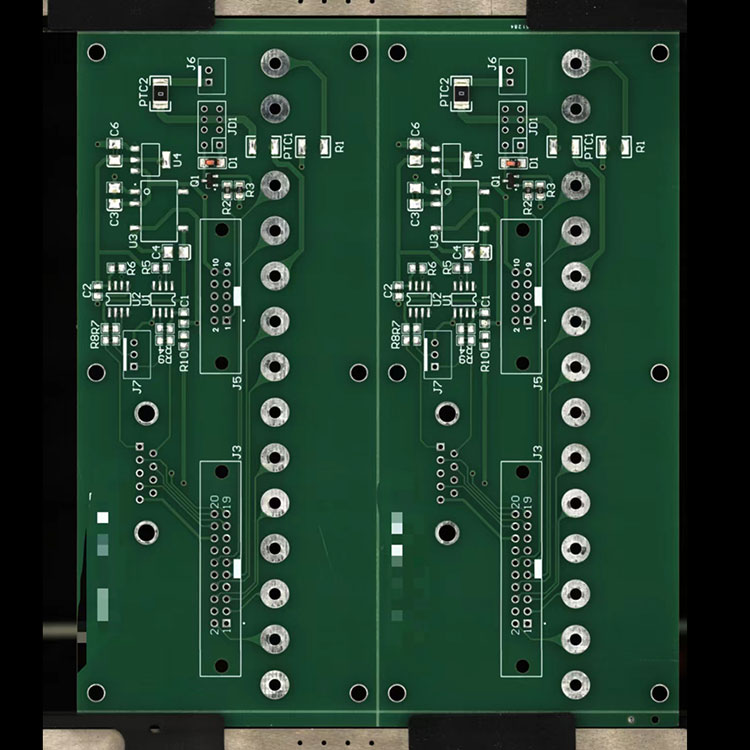

PCB en aluminium

Fabriqué par un fabricant et fournisseur renommé basé en Chine, ce PCB en aluminium est conçu pour répondre aux exigences exigeantes des applications de haute puissance et à forte intensité de chaleur telles que l'éclairage LED, l'électronique électrique et les systèmes automobiles. Hayner PCB, en tant que fabricant de premier plan, utilise des techniques de production avancées et des procédures de contrôle de la qualité strictes pour garantir que chaque PCB en aluminium est conçu avec précision, fiabilité et durabilité à l'esprit. Le PCB en aluminium offert par Hayner PCB présente des propriétés de dissipation de chaleur supérieures, permettant une gestion thermique efficace et une performance améliorée du produit. En tant que fournisseur de confiance, Hayner PCB propose des solutions personnalisées adaptées aux besoins spécifiques de ses clients, assurant une intégration transparente et des résultats optimaux. En mettant l'accent sur la qualité, l'innovation et la satisfaction des clients, Hayner PCB est le partenaire incontournable des entreprises à la recherche de PCB en aluminium de qualité supérieure en provenance de Chine. Hayner PCB est un fabricant et fournisseur professionnel de logiciels de conception de PCB de Chine, si vous recherchez le logiciel de conception de PCB de haute qualité à bas prix, consultez-nous maintenant!

Qu'est-ce que le PCB en aluminium:

Le PCB en aluminium est un type de circuit imprimé en métal (MCPCB), largement utilisé dans l'industrie de l'éclairage LED.

Un PCB en aluminium a une couche ou des couches de cuivre, de masque de soudure et d'écran à soigneux en couches. Au lieu d'avoir un substrat en fibre de verre ou en plastique, une carte de circuit imprimé en aluminium a un substrat métallique. Cette base contient principalement une combinaison d'aluminium.

Le fabricant de PCB en aluminium dispose de quatre couches sous-jacentes. Ce sont des feuilles de cuivre, une membrane de base en aluminium, une couche de matériau diélectrique conducteur et enfin une couche d'aluminium.

Le PCB en aluminium monocouche, est constitué d'une seule couche de conducteur de cuivre, laminée sur un substrat en aluminium. Ils sont le type le plus élémentaire de PCB en aluminium et sont couramment utilisés dans les applications qui nécessitent une dissipation de chaleur efficace. Les PCB en aluminium monocouche conviennent aux conceptions de circuits simples et aux applications à faible coût.

Le PCB en aluminium à double couche, est composé de deux couches de conducteur de cuivre, séparés par une couche diélectrique et laminés sur un substrat en aluminium. Les couches de cuivre offrent une flexibilité de routage accrue et permettent des conceptions de circuits plus complexes par rapport aux planches à couche unique. Les PCB en aluminium à double couche sont couramment utilisés dans les applications qui nécessitent une complexité de circuit modérée et des performances électriques améliorées.

PCB en aluminium multicouche, cartes de circuits imprimées avec plusieurs couches d'aluminium mince en aluminium pris en sandwich entre une couche de papier d'aluminium en cuivre. Il a une membrane de base en aluminium et également une autre couche de matériau conducteur diélectrique.

Avantages du PCB en aluminium

1. Niveau élevé de dissipation thermique: Des températures élevées peuvent causer de graves dommages aux appareils électroniques, il est donc sage d'utiliser des matériaux qui aident à la dissipation de la chaleur. En fait, l'aluminium peut transférer la chaleur à partir de composants importants, minimisant ainsi ses effets nocifs sur les circuits imprimés.

2. Associé à l'environnement: l'aluminium est non toxique et recyclable. L'utilisation de PCB en aluminium aide à économiser de l'énergie et de bien pour maintenir la santé de notre planète terrestre.

3. Léger: l'aluminium est un métal léger incroyable. L'aluminium augmente la résistance et l'élasticité sans ajouter de poids supplémentaire.

4. Durabilité plus élevée: l'aluminium offre une résistance et une durabilité aux produits et peut réduire les dommages accidentels lors de la fabrication, de la manipulation et de l'utilisation quotidienne.

Applications de PCB en aluminium

La base en aluminium a une bonne fonction de dissipation thermique, de sorte que la carte de circuit imprimé de l'ancien est largement appliqué à l'industrie de l'éclairage LED.

1. Outils d'éclairage LED général, réverbère, lampe de poche, projecteur, etc. Technologie de balayage haute puissance et convertisseurs d'alimentation.

2. Produits de télécommunications, amplificateurs à haute fréquence, filtrage des appareils et circuits de transmission.

3. Convertisseurs d'alimentation, commutateurs de commutateurs et convertisseurs DC / AC

4. Applications de contrôle du moteur hybride / électrique

5. Ordinateurs, cartes CPU, disquettes et dispositifs d'alimentation,

6. Automobile, allumage, régulateur électronique de tension, système de contrôle de sécurité automatique, système de conversion d'éclairage.

7. Médical: technologie de balayage à haute puissance et convertisseurs de puissance.

8. Dispositifs audio, amplificateurs d'entrée et de sortie, amplificateurs équilibrés, amplificateurs audio, préamplificateurs et amplificateurs de puissance

9. Contrôle électronique: relais, base du transistor, une variété de composants dans le circuit.

10. Photovoltaïque, cellules solaires et autres champs
